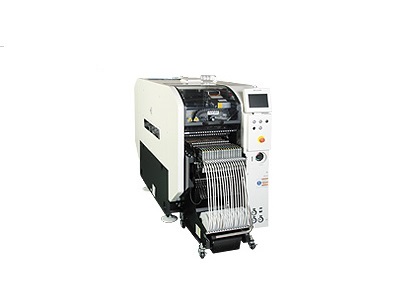

貼裝&檢查一連貫的系統,實現高效率和高品質生產
配合您的實裝要求,可選擇高生產模式或者高精度模式
可以對應大型基板和大型元件
可以對應750 × 550 mm的大型基板,元件范圍也擴大到 L 150 × W 25 × T 30 mm
雙軌實裝(選擇規格)實現高度單位面積生產率
根據生產基板可以選擇「獨立實裝」、「交替實裝」、「混合實裝」中的******實裝方式
同時實現更高面積生產率和更高精度的實裝

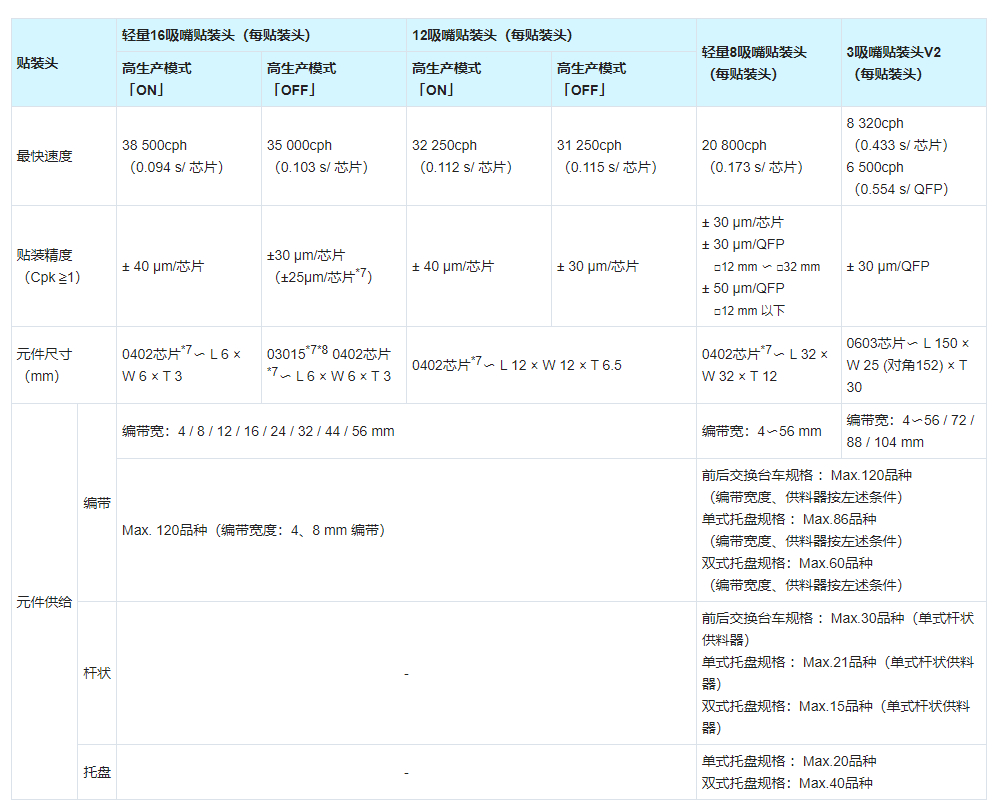

最高速度:77 000 cph *1 (IPC9850(1608):59 200cph *1)?貼裝精度:±40μm
最高速度:70 000 cph *1?貼裝精度:±30μm(選購件:±25μm *2)
*1:16NH×2貼裝頭規格時的速度
*2:本公司指定條件

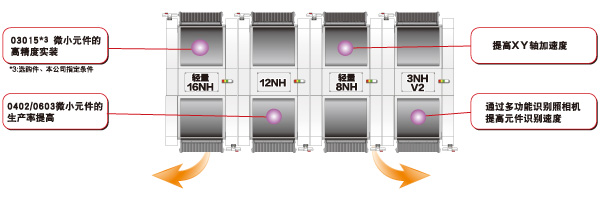

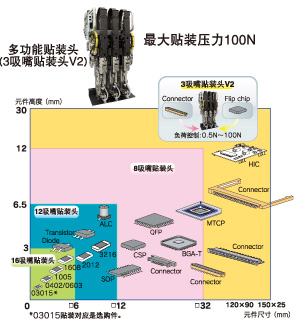

新貼裝頭
輕量16吸嘴貼裝頭
新高剛性架臺
支持高速、高精度實裝的高剛性架臺
多功能識別照相機
3個識別功能集于1臺
包括高度方向的元件狀態檢測,識別掃描高速化
可以把2D規格更新為3D規格

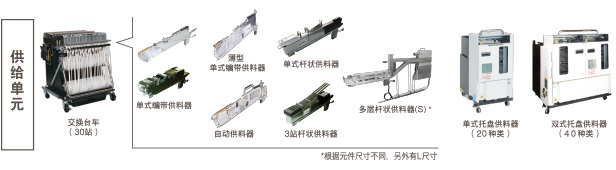

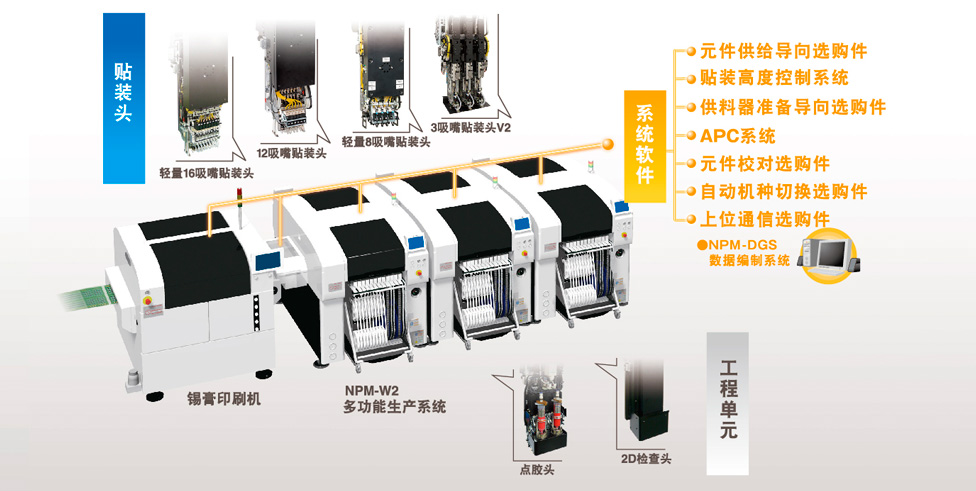

設備構成
前后編帶規格
16 mm編帶供料器每臺也可搭載60品種
單式托盤規格
確保固定13站的供料器槽
搭載轉印單元也可進行托盤PoP
雙式托盤規格
左右分別進行,一側生產時,另一側準備下一機種的托盤
通用性

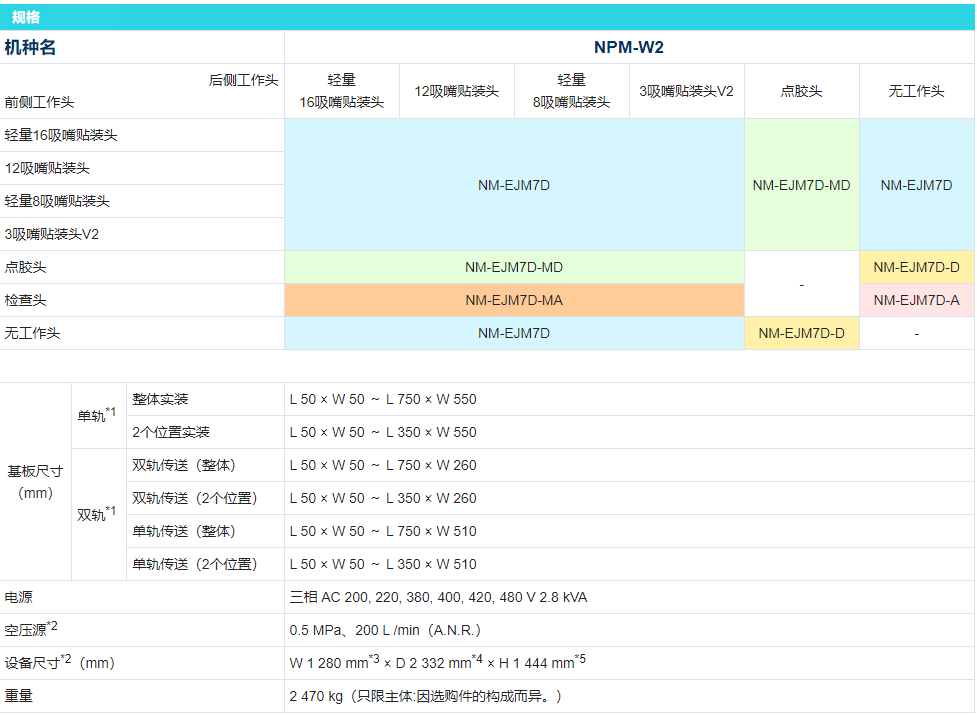

大型基板對應
單軌規格(選擇規格)
可以進行750 × 550 mm大型基板的整體實裝
雙軌規格(選擇規格)
可以進行750 × 260 mm大型基板的整體實裝。
單軌傳送時, 750 × 510 mm為止的尺寸基板可以整體實裝。
大型元件對應
對應150 × 25 mm的大型元件
LED實裝
同一亮度級別的實裝
防止不同亮度級別的LED混合實裝,使廢棄元件和廢棄區塊達到最低程度。
可以管理元件剩余數,從而防止區塊實裝在中途發生元件斷缺。
*有關LED元件各種形狀的對應吸嘴請咨詢。
其他功能

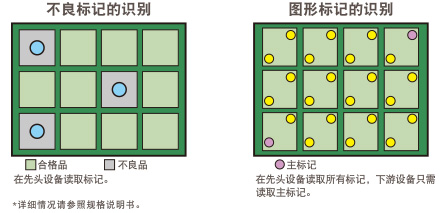

代表性不良標記識別功能
縮短不良標記識別時的移動和識別時間
設備間基板待機(安裝延長傳送帶時)
使750 mm基板的基板替換時間最短

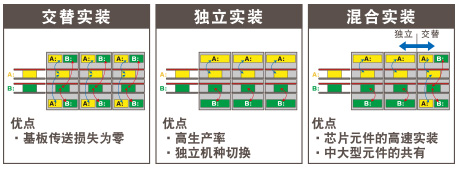

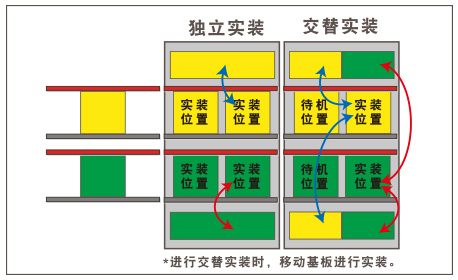

高生產率 - 雙軌實裝方式的采用
交替實裝、獨立實裝、混合實裝
雙軌實裝方式有『交替實裝』和『獨立實裝』,根據各自目的可以選擇。
?交替實裝:
設備前后的貼裝頭在前后軌的基板進行交替實裝。
?獨立實裝:
設備前側的貼裝頭在前軌基板,后側貼裝頭在后軌基板進行實裝。

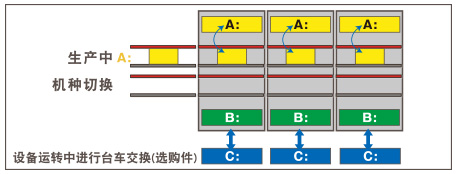

實裝機種獨立切換
獨立實裝模式是,在一側軌道生產的同時,在另一側軌道可以進行機種切換。選擇機種獨立切換對應單元(選購件),在設備運轉中也能進行臺車交換。通過選項可以對應支撐銷的自動更換、自動機種切換,根據客戶生產形態可以進行******機種切換。
基板替換時間的縮短
將2枚L=350mm以內的基板,固定在同一基臺上,縮短基板替換時間,提高生產效率。
支撐銷自動更換功能(選購件)
支撐銷的位置更換作業自動化,為實現不停機切換機種、省員工化、減少操作錯誤做貢獻。
品質提高
貼裝高度控制功能
根據基板彎曲狀態的數據和被貼裝的各元件厚度的數據,將貼裝高度控制到最優值,從而提高實裝品質。
提高運轉率
供料器自由配置
如果在同一工作臺內,可以自由配置供料器。
在生產的同時,可以交替配置元件,也可以在空供料器槽處配置下一機種生產用的供料器。
*支援站(選購件)需要對供料器事先輸入信息。
錫膏檢查(SPI)、元件檢查(AOI) - 檢查頭
錫膏檢查
錫膏的外觀檢查
貼裝后元件檢查
貼裝元件的外觀檢查
貼裝前異物檢查*1
BGA貼裝前的異物檢查
密封外殼貼裝前的異物檢查
*1:檢查對象的異物是指芯片元件。
錫膏檢查和元件檢查的自動切換
根據生產數據,自動切換錫膏檢查和元件檢查
檢查數據、貼裝數據的一元化
元件庫以及坐標數據的一元化管理。
各工程的數據不需重復進行維護作業。
質量信息的自動鏈接
各工程的品質信息自動鏈接。
幫助分析不良因素。

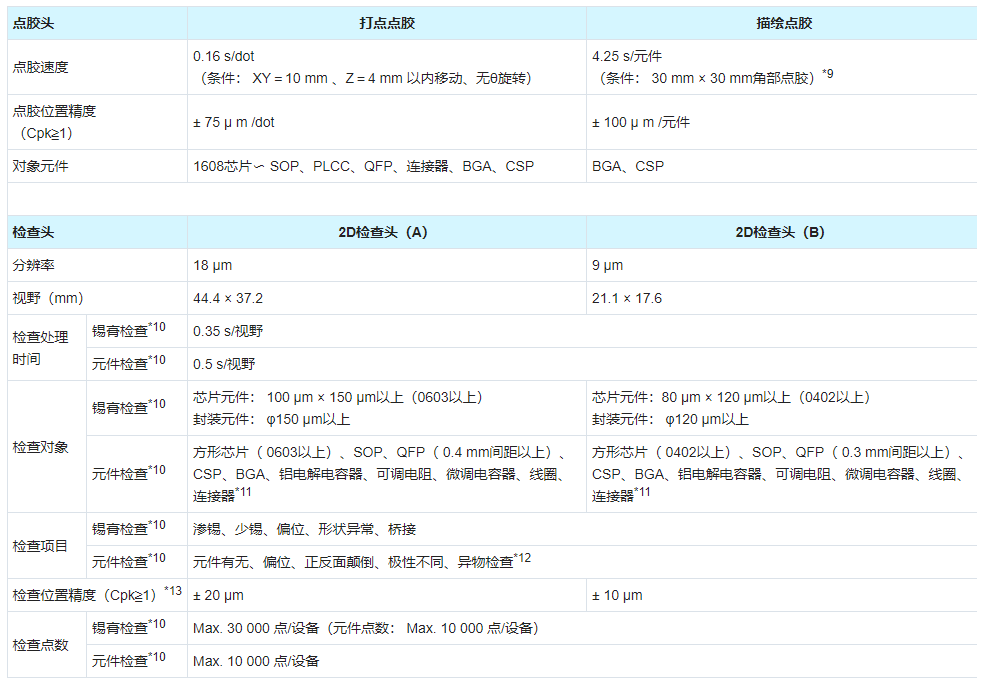

粘著劑點膠 - 點膠頭
螺旋式吐出裝置
繼承以往機種HDF中深受好評的吐出裝置,實現高品質點膠

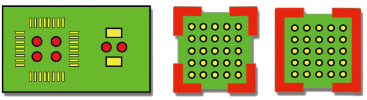

對應各種打點和描繪點膠式樣
使用高精度高度傳感器(選購件),測定基板局部范圍的高度后進行點膠高度的補正,實現基板非接觸點膠。

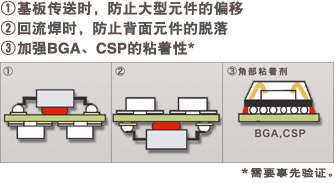

自對準粘著劑
ADE400D系列,是一種高溫硬化型SMD粘著劑?；亓骱笗r(shí),不會阻礙元件的自對準,并能得到良好的接合狀態。通過這種粘著劑,也能將大型元件在回流焊后的固定等,進行生產線化。

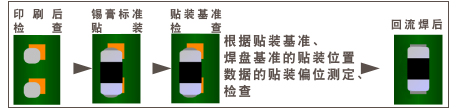

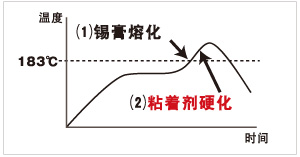

錫膏熔化后,元件自對準與下沉情況會發生
控制生產線的基板和元件等偏差,實現良品生產。
APC-FB*1
反饋至印刷機
分析錫膏檢查的測量數據,補正印刷位置 (X,Y,θ)。
APC-FF*1
前饋至貼片機

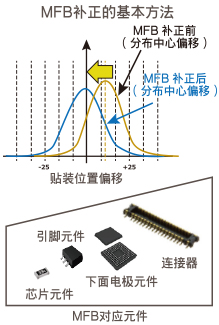

APC-MFB2
前饋至AOI / 反饋至貼片機
分析錫膏位置的測量數據,補正元件貼裝位置(X、Y、θ)。
對象:
芯片元件(0402C/R～)
芯片包元件(QFP?BGA?CSP)
APC補正位置上的位置檢查
分析AOI的元件位置測量數據,補正貼裝位置(X,Y,θ),維持貼裝精度。
對象:
芯片元件、下面電極元件、引腳元件*2
*1 : APC-FB(反饋)/FF(前饋):也可與其他廠家3D檢查機連接(詳細情況請咨詢相關銷售人員)
*2 : APC-MFB2 (貼片機反饋2):對象元件種類根據AOI廠家不同而異(詳細情況請咨詢相關銷售人員)
防止元件交換時的安裝錯誤。
操作簡單,為提高生產效率做貢獻的系統。
*無線掃描器以及相關配件等請客戶準備。
防止元件的錯誤安裝
核對生產數據和交換元件的條形碼信息,防止元件的錯誤安裝。
配列數據自動同步功能
設備本體進行核對,無需另外選擇配列數據。
聯鎖功能
錯誤核對以及未核對的情況時,停止設備。
導向功能
便于核對作業的導向功能。
預備交換臺車和料架的離線準備,不僅在生產區域, 也可以在準備區域進行。

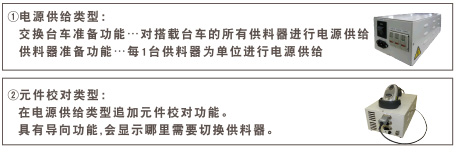

支援站類型可以選擇電源供給類型或元件校對類型。
支援機種切換作業(生產數據、軌道寬度等),并將其作業損耗控制到最小限度。

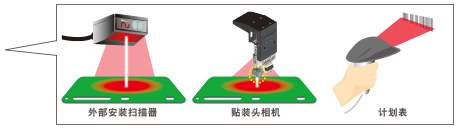

? 基板ID讀取類型
可以從外部安裝掃描器、貼裝頭相機、計劃表的3種類型中選擇。
有效幫助設置程序的導向工具。估算包括準備作業所需時間的生產時間以及對操作員發出準備作業的指示。
由此,實現生產線準備作業時間的可視化、效率化。
這是對有效率的元件供給順序進行導向的元件供給支援工具?？紤]元件用完為止的時間,損失少的移動路徑,對操作員進行元件供給指示。
從而實現元件供給的效率化。
*操作員負責復數生產線的元件供給時,需要PanaCIM。

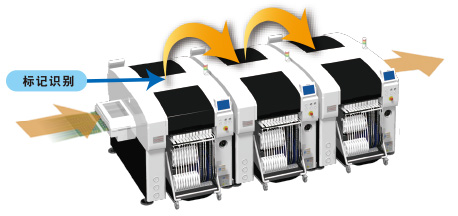

通過生產線先頭的NPM識別標記,對下游的NPM轉送信息。
下游的NPM由于使用被轉送來的信息,能夠縮短時間。

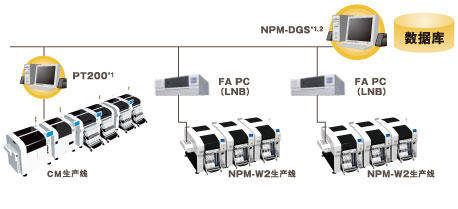

【通信對象】

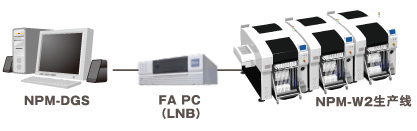

這是在綜合管理元件庫和PCB數據的同時,
通過優化算法******限運用實裝生產線作成生產數據的軟件包。
*1:需要另外購買電腦。
*2:NPM-DGS有車間水平和生產線水平的管理功能。
CAD讀取功能
輸入CAD數據,能夠在畫面上確認極性等情況。
最適化
實現高生產率的同時,也能夠作成共通排列。
PPD編輯器
可以在生產的同時,在PC更新生產數據,減少時間損失。
元件庫功能
包括實裝、檢查、點膠,能夠統一管理元件庫。
即使在設備運轉中,在離線情況下也可作成元件數據。
使用線性照相機作成元件數據。
能夠事先確認照明條件和識別速度,為提高生產率和品質而貢獻。
離線相機單元
手動輸入的定型作業實現自動化,減少錯誤操作的同時也能夠縮短數據作成時間。
手動的定型作業可以自動執行。
通過與客戶系統鏈接,減少了數據作成所需要的定型作業,為大幅度減少生產準備時間而貢獻。
也包括自動補正實裝點的坐標、角度功能(Virtual AOI)。
